折疊門五金配件－－折疊門安裝示意圖

品名：四扇折疊門(自由型壁櫥用) 　型號:ZD-4-01

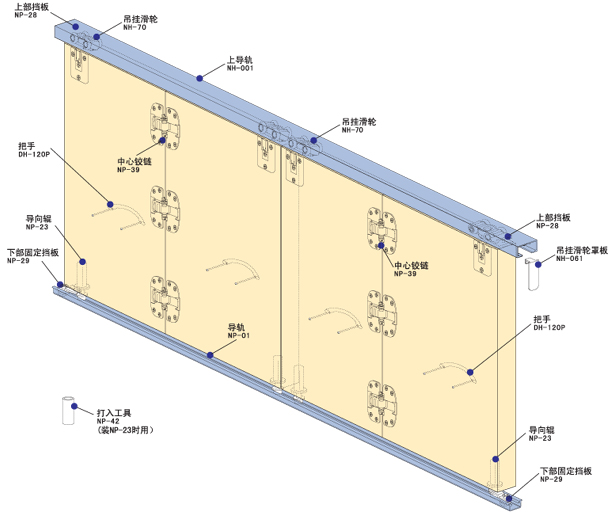

示意圖

ZD-4-01五金配件表

安裝方法

1.將吊掛滑輪NH-70的金屬外殼卸下。
(先將撥桿拔下再抽出金屬外殼）

2.把滑輪主體裝入上導軌NH-001中。
（安裝前請先清掃導軌）

3.分別將擋板NP-28、NP-29裝入上導軌NH-001和導軌NP-01的左右兩端。(先不要完全固定，以便安裝后的調整）

4.將上導軌NH-001和導軌NP-01
分別固定在上下門框的開槽中。

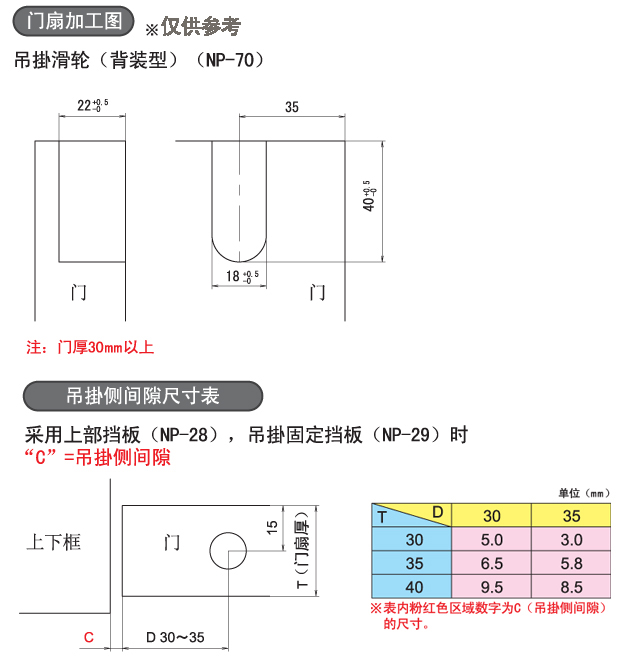

5.將吊掛滑輪NH-70的金屬外殼固定在門上部的開槽中。

6.將兩扇門側的開槽處對齊后，用中心鉸鏈NP-39固定。

7.用打入工具NP-42將導向輥NP-23固定在門下部的開孔中。

8.如圖將折疊門豎起后將下部的導向輥NP-23放入
下導軌NP-01中后。展開折疊門分別把吊掛滑輪
NH-071的主體插入左右兩邊的金屬外殼中。
然后推上拔桿。

9.將把手DH-120P固定在門的開孔處。

調整方法

1.如果門出現了下圖中的情況，用調節板手
NP-41松開上下支承板的六角螺絲，調節
后使門垂直。再擰緊這些螺絲使門固定。

2.如果門出現了下圖中的情況，用調節板手NP-41擰轉下
部樞軸NP-22的六角螺母來調節門與門框的上下間距。

調節時注意上下樞軸的軸中心要對準。
