折疊門五金配件－－折疊門安裝示意圖

品名：三扇折疊門　型號:ZD-3-01

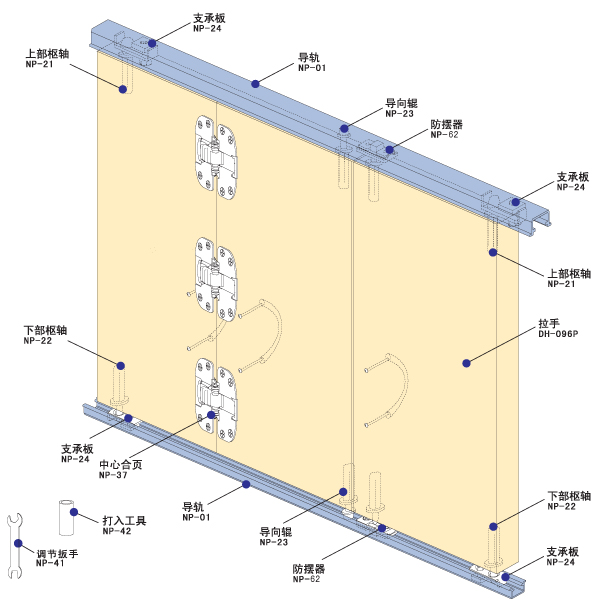

示意圖

ZD-3-01五金配件表

安裝方法

1.將支承板NP-24、防擺器NP-62裝入導軌NP-01中。
(先不要完全固定，以便安裝后的調整）

2.分別將導軌NP-01固定在上下門框的開槽中。

3.將兩扇門側的開槽處對齊后，用中心鉸鏈NP-37固定。

4.用打入工具NP-42分別將導向輥NP-23、
上部樞軸NP-21、下部樞軸NP-22、
防擺器NP-25如圖所示固定在門的開孔中。

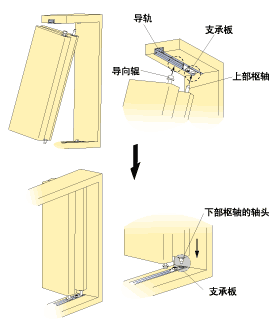

5.如圖將門傾斜，把上部樞軸及導向輥分別裝入支承板的凹部及導軌中。再把門垂直抬起，使下部樞軸的前端對準樞軸支承板凹部，然后落下門扇。

6.將把手DH-096P固定在門的開孔處。

調整方法

1.如果門出現了下圖中的情況，用調節板手
NP-41松開上下支承板的六角螺絲，調節
后使門垂直。再擰緊這些螺絲使門固定。

2.如果門出現了下圖中的情況，用調節板手NP-41擰轉下
部樞軸NP-22的六角螺母來調節門與門框的上下間距。

調節時注意上下樞軸的軸中心要對準。

門的加工尺寸圖
