房門五金配件－－三次元鉸鏈 |
名稱 |
型號 |
表面處理 |
顏色 |
三次元鉸鏈36R上 |
SNS3DR36 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈36R下 |
SNS3DR36 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈36L上 |
SNS3DL36 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈36L下 |
SNS3DL36 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈40R上 |
SNS3DR40 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈40R下 |
SNS3DR40 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈40L上 |
SNS3DL40 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈40L下 |
SNS3DL40 |
涂裝 |
GL(金),SL(銀),U2(茶) |
36、40為門厚的尺寸,U(上鉸鏈)、D(下鉸鏈),建議門重50KG以下 |
|

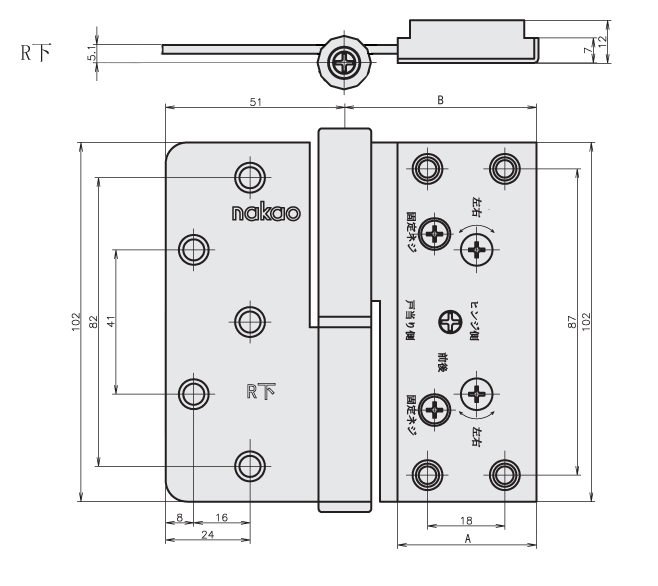

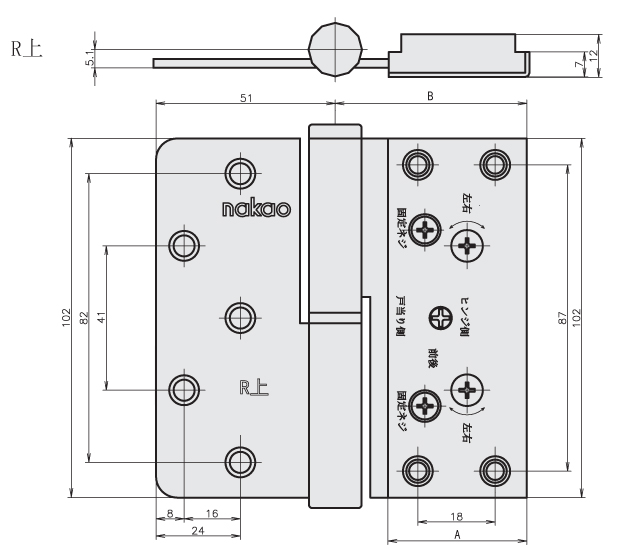

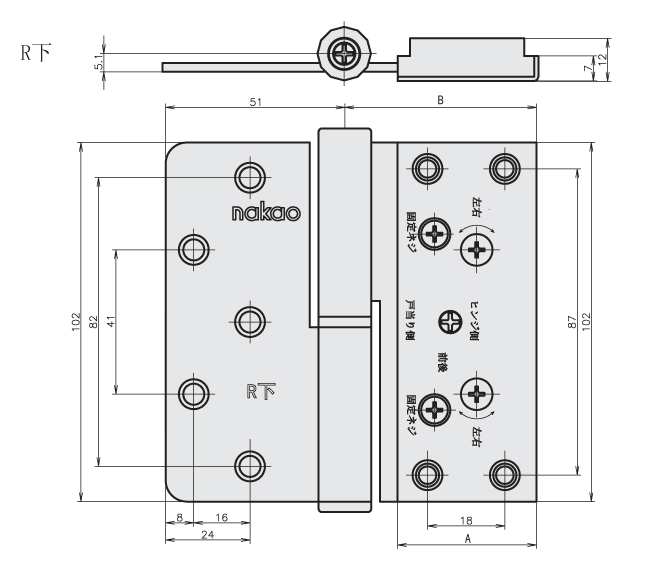

尺寸圖 |
型號 |
A |
B |
SNS3D36 |
37.6 |
52.5 |
SNS3D40 |
39.5 |
54.5 |
|
加工尺寸加工圖 |
型號 |
A |
B |
SNS3D36 |
3 |
30 |
SNS3D40 |
4 |
32 |
|
鉸鏈的調整值和調整方法 |
前后調整值 |
-2至2mm |
上下調整值 |
-2至2mm |
左右調整值 |
-2至2mm |
|

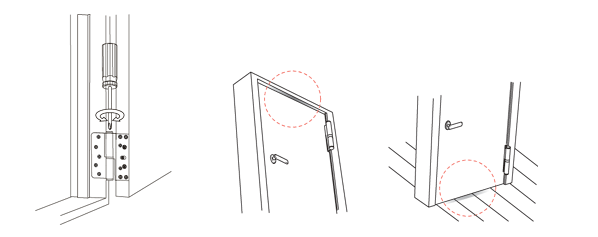

1.如出現下圖三種情況，調節上鉸鏈或下鉸鏈的前后調整螺絲，用十字螺絲刀就可以對鉸鏈進行調整。調整前請松開固定螺絲，等調整后再將固定螺絲擰緊。
|
|
2.如出現下圖兩種情況，調節下鉸鏈的上下調整螺絲，用十字螺絲刀就可對鉸鏈進行調整。
|
|
3.如出現下圖兩種情況，調節上鉸鏈或下鉸鏈的左右調節螺絲，用十字螺絲刀就可以對鉸鏈進行調整。調整前請先松開固定螺絲，等調整后再將固定螺絲擰緊。
|
|
|
|
|
|
