房門五金配件－－三次元鉸鏈 |
名稱 |
型號 |
表面處理 |
顏色 |
三次元鉸鏈33R |
NSW3DR33 |
涂裝 |
GL(金),SL(銀),U2(茶) |
三次元鉸鏈33L |
NSW3DL33 |
涂裝 |
GL(金),SL(銀),U2(茶) |
33為門厚的尺寸,建議門重40KG以下 |
|

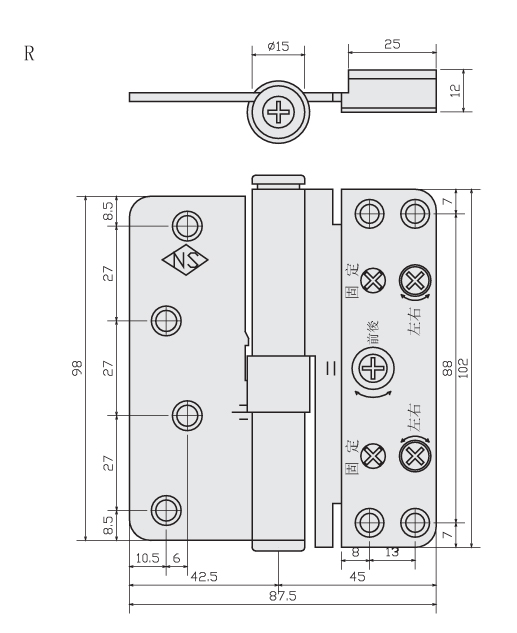

尺寸圖 |
|
加工尺寸加工圖 |
|
鉸鏈的調整值和調整方法 |
前后調整值 |
-2至2mm |
上下調整值 |
-2至2mm |
左右調整值 |
-2至2mm |
|
1.如出現下圖三種情況，調節上鉸鏈或下鉸鏈的前后調整螺絲，用十字螺絲刀就可以對鉸鏈進行調整。調整前請松開固定螺絲，等調整后再將固定螺絲擰緊。
|
|
2.如出現下圖兩種情況，調節下鉸鏈的上下調整螺絲，用十字螺絲刀就可對鉸鏈進行調整。
|
|
3.如出現下圖兩種情況，調節上鉸鏈或下鉸鏈的左右調節螺絲，用十字螺絲刀就可以對鉸鏈進行調整。調整前請先松開固定螺絲，等調整后再將固定螺絲擰緊。
|
|
|
|
|
