折疊門五金配件－－折疊門安裝示意圖

品名：二扇折疊門　型號:ZD-2-02

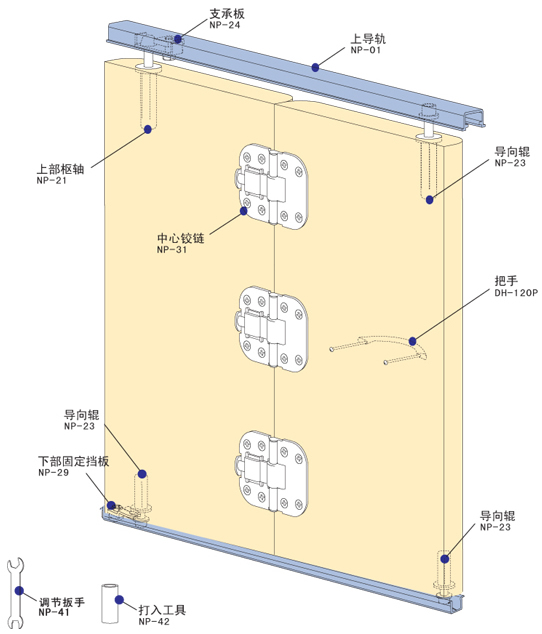

示意圖

ZD-2-02五金配件表

安裝方法

1.將支承板NP-24裝入上導軌NP-01中。
(先不要完全固定，以便安裝后的調整）

2.將上導軌NP-01固定在上門框的開槽中。

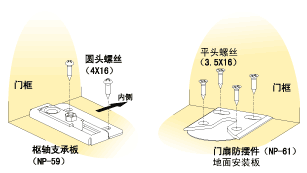

3.分別將樞軸支承板NP-59和門扇防擺件NP-61
的地面安裝板固定在門框兩邊的地面上。

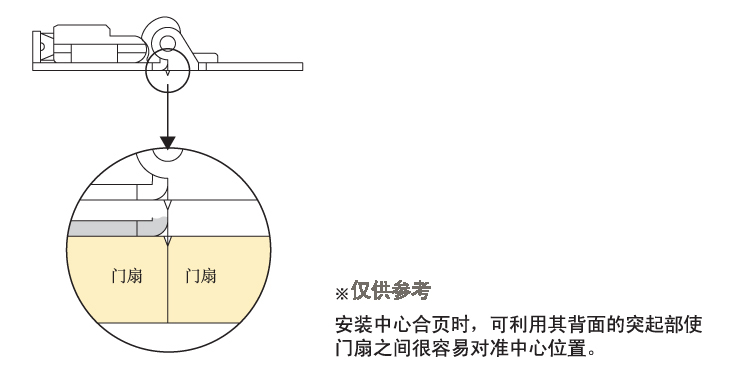

4.將兩扇門側對齊后，用中心鉸鏈NP-31固定。

5.將門扇防擺件NP-61的磁力防擺件固定在門后的下部。

6.用打入工具NP-42分別將導向輥NP-23、上部樞軸

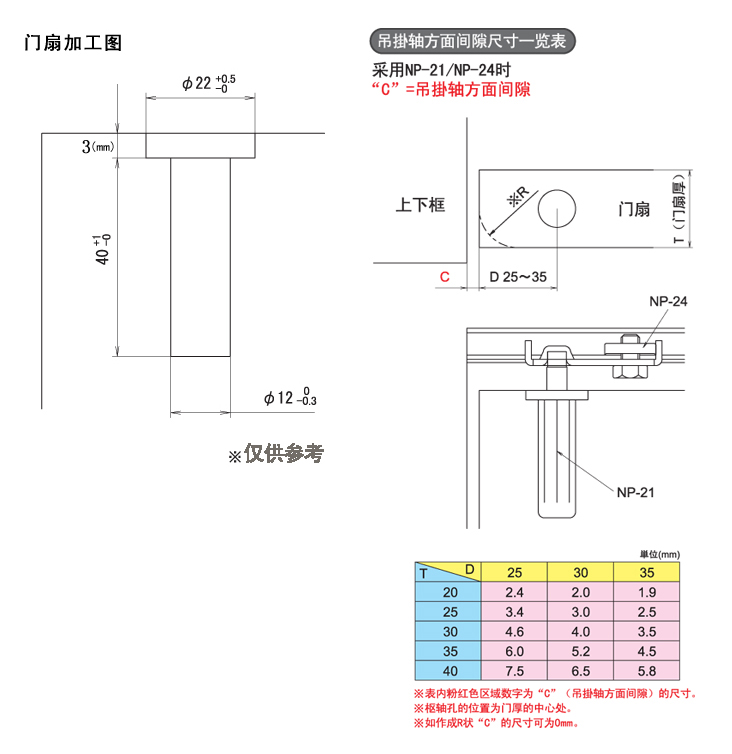

NP-21、下部樞軸NP-22如圖所示固定在門的開孔中。

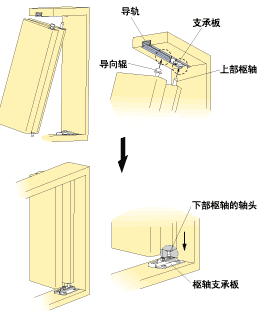

7.如圖將門傾斜，把上部樞軸及導向輥分別裝入
支承板的凹部及導軌中。再把門垂直抬起，使下部
樞軸的前端對準樞軸支承板凹部，然后落下門扇。

8.將把手DH-120固定在門的開孔處。

調整方法

1.如果門出現了下圖中的情況，用調節板手
NP-41松開上下支承板的六角螺絲，調節
后使門垂直。再擰緊這些螺絲使門固定。

2.如果門出現了下圖中的情況，用調節板手NP-41擰轉下
部樞軸NP-22的六角螺母來調節門與門框的上下間距。

調節時注意上下樞軸的軸中心要對準。
