您現在的位置>>首頁>>移門五金配件>>移門安裝示意圖
移門五金配件－－移門安裝示意圖
品名：二扇移門（有下導軌）型號:YD-2-02

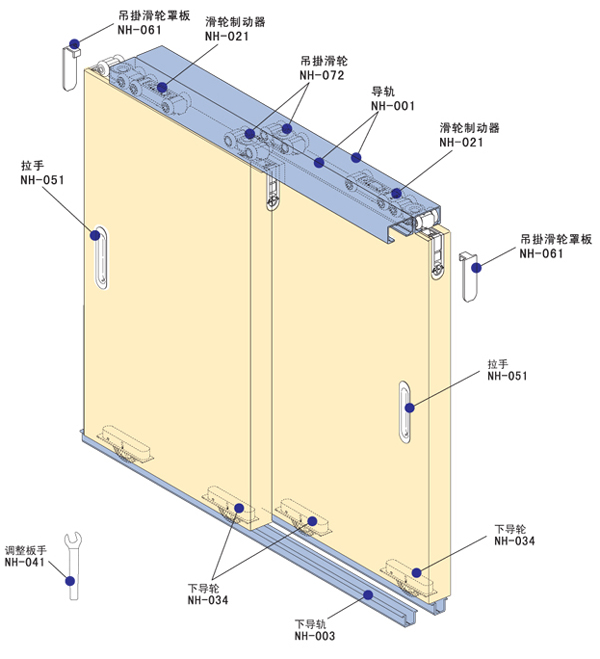

示意圖
YD-2-02五金配件表

配件
吊掛滑輪
NH-072
上導軌
NH-001
滑輪制動器
NH-021
滑輪罩板
NH-061
調整扳手
NH-041
下導輪
NH-034
下導軌
NH-003
拉手
NH-051

數量
2
2
2
4
1
4
2
4

安裝方法
　
1.將吊掛滑輪NH-072、滑輪制動器NH-021的
金屬外殼下。(先向下拔開撥桿再抽出金屬外殼)
　
2.把滑輪主體和制動器主體裝入上導軌
NH-001中。(安裝請先清掃導軌)
　
3.將上導軌NH-001和下導軌
NH-003固定在上門框的開槽中。
4.將下導輪NH-034固定在門下的開槽中。
　
5.把滑輪制動器NH-021的制動片固定在導軌內的
規定位置上。(固定螺絲頭部不得高出制動片)
6.將吊掛滑輪NH-072、滑輪制動器
NH-021的金屬外殼固定在門上部的開槽中。
　

7.如圖將門豎起后把下導輪NH-034插入門
下的開槽中， 再將吊掛滑輪NH-072的主體
插入左右兩邊的屬外殼中。然后推上拔桿。
8.將吊掛滑輪罩板NH-061蓋在吊掛滑輪NH-072上。
9.將拉手NH-051固定在門的開孔處。
　
10.移門上的拉手或把手可隨客戶需求任意搭配.
調整方法
　

1.如果門出現上下間隙不均勻的
情況，請用十字螺絲刀 對NH-072 進行調
節。 使門與門框平行。(調節量+3mm，-3mm)
螺絲左旋=門扇下降
螺絲右旋=門扇上升
2.如果門出現左右傾斜時的情況，請用十字螺絲刀
調節下導輥NH-031、用調整板手NH-042調節
NH-072，使門垂直。（NH-031調節量為
+2mm，-2mm,NH-072調節量為+2mm，-2mm）
